26. 09. 2016

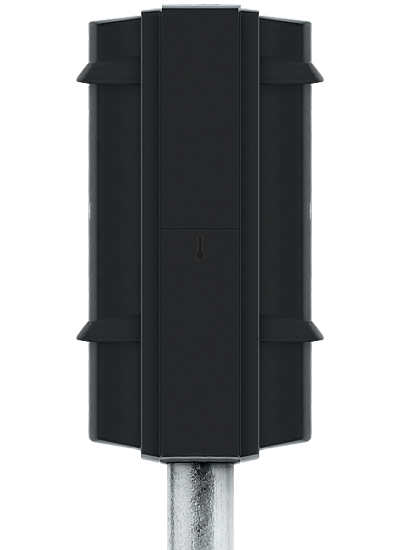

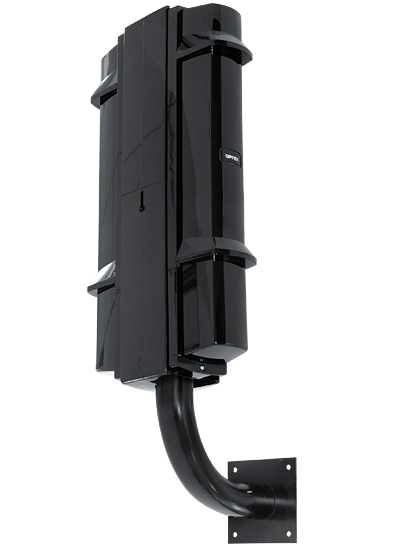

АКТИВНЫЕ 4-ЛУЧЕВЫЕ УЛИЧНЫЕ ИК-ИЗВЕЩАТЕЛИ НОВОГО ПОКОЛЕНИЯ.

Серия SmartLine™ – новое поколение активных извещателей для средних и дальних дистанций, которые унаследовали от предшествующих моделей непревзойденное качество работы и были улучшены за счет ряда новых особенностей, значительно упрощающих их монтаж и настройку.

В основе конструкции извещателей лежит оптическая система на основе высокоточных асферических линз, которая образует между приемником и передатчиком невидимый инфракрасный барьер, состоящий из двух пар лучей (верхней и нижней). Извещатель формирует тревожный сигнал при одновременном прерывании обеих пар лучей, падающих на фотоприемный блок, если длительность прерывания превосходит запрограммированный период.



  • Высокоточная 4-лучевая оптическая система
  • Асферические линзы высокого качества
  • Система погодной дисквалификации
  • Регулируемое время прерывания лучей
  • Надежная работа при потере 99% энергии лучей
  • Защита от высоковольтных разрядов 15кВ
  • Пониженное энергопотребление
  • Надежный всепогодный корпус (IP-65)
  • Улучшенная система настройки
  • Абсолютный контроль качества и 5 лет гарантии



Активные извещатели OPTEX гарантируют надежную защиту объекта даже в самых неблагоприятных погодных условиях, продолжая уверенно работать при потере 99% энергии лучей при сильном тумане, дожде или снегопаде.



======================================================================================================================================



ТЕХНОЛОГИИ OPTEX

НЕПРЕВЗОЙДЕННОЕ КАЧЕСТВО ДЕТЕКЦИИ ПРИ ЛЮБЫХ УСЛОВИЯХ ЭКСПЛУАТАЦИИ



АСФЕРИЧЕСКАЯ ОПТИЧЕСКАЯ СИСТЕМА

В работе активных ИК-извещателей Optex серии Smart Line используется высокоточная 4-лучевая оптическая система на основе асферических линз, которая обеспечивает максимальную точность фокусировки ИК-энергии на фотоприемный блок, непревзойденное качество работы извещателей и защиту от ложных тревог, вызываемых мелкими животными, птицами, растительностью или изменениями погодных условий.



НАСТРОЙКА ВРЕМЕНИ ПРЕРЫВАНИЯ ЛУЧЕЙ

Время прерывания лучей, требующееся для генерации тревоги, может быть настроено в соответствии с индивидуальными особенностями охраняемого объекта. Использование этих настроек позволяет снизить вероятность ложных срабатываний, вызванных падающими листьями, окружающей растительностью, мелкими животными и птицами, которые могут оказаться в зоне действия извещателей.

Настройка должна проводиться тщательно, с учетом всех особенностей объекта.

Например, при установке над забором время прерывания равное 500 мсек. позволит обнаружить нарушителя, пытающегося перелезть через забор, и в тоже время извещатель не будет реагировать на быстродвижущиеся объекты (птицы или животные). При использовании на открытом пространстве время прерывания должно быть ниже, иначе нарушитель, перемещающийся быстрым шагом или бегом, может пройти через охраняемую зону незамеченным.



УСТАНОВКА УРОВНЯ МОЩНОСТИ ИК-ИЗЛУЧЕНИЯ (SL-QDP, SL-QDM)

Извещатели имеют селектор* уровня мощности излучения (нормальный, низкий, очень низкий уровень), в зависимости от конкретных условий установки можно установить более низкую мощность излучения.

*Для серии QDM: селектор уровня мощности имеется на передатчике и на приемнике

Эта система может быть полезна в разных ситуациях: для исключения паразитной засветки передатчиком «чужого» приемника, для сокращения наводок при установке извещателя около забора/стены, при защите участка значительно меньшего номинальной дальности извещателя, а также для более точной настройки приемника на максимум сигнала по вольтметру.



УЛУЧШЕННАЯ ЗАЩИТА ОТ ЗАСВЕТОК

Трехступенчатая система фильтрации обеспечивает стабильную работу в условиях засветок от солнца или других источников световых помех.

Современные материалы и специальная конструкция корпуса извещателя максимально ослабляет паразитный спектр. Потом фотоприемник отсекает сигнал находящийся вне рабочего ИК-диапазона. И в завершение, интеллектуальная система обработки сигнала выделяет модулированный сигнал от передатчика на фоне ИК-помех.



АВТОМАТИЧЕСКАЯ РЕГУЛИРОВКА УСИЛЕНИЯ

Система автоматической регулировки усиления постоянно отслеживает изменения уровня сигнала, которые могут быть вызваны сменой погодных условий. При понижении сигнала до определенного критического уровня система автоматически подстраивает его до необходимого для корректной работы.



АКТИВНАЯ ОПТИКО-ЭЛЕКТРОННАЯ СИСТЕМА
ОБРАТНОЙ СВЯЗИ (SL-QDM)

Извещатели SL-200/350/650 QDM имеют дополнительный оптический канал, обеспечивающий обратную связь пары приемник-передатчик.



ИНТЕГРИРОВАННАЯ СИСТЕМА КОНТРОЛЯ ЮСТИРОВКИ

Система обратной связи обеспечивает абсолютный контроль точности юстировки передатчика и приемника.



АВТОМАТИЧЕСКАЯ РЕГУЛИРОВКА МОЩНОСТИ ИК-ИЗЛУЧЕНИЯ ПЕРЕДАТЧИКА

Используя обратный оптический канал, система автоматически оптимизирует мощность излучения передатчика в зависимости от конкретной ситуации. Корректировка сигнала помогает избежать возможных ложных срабатываний извещателей при плотном тумане, дожде, во время снегопада (уровень сигнала повышается) или при отражении сигнала от расположенного рядом забора (уровень понижается).

Также система снижает риск тревог, которые могут быть вызваны солнечным светом.

Уровень паразитного светового фона значительно повышается при засветке приемника солнечным светом при восходе или закате. В этом случае мощность сигнала передатчика автоматически повышается, позволяя приемнику четко дифференцировать его на фоне засветки.



ЗАЩИТА ОТ ВЫСОКОВОЛЬТНЫХ РАЗРЯДОВ ДО 15кВ

Улучшенная система защиты от высоковольтных разрядов – одно из главных преимуществ активных извещателей Optex, которые способны выдержать разряд до 15 кВ без каких-либо негативных последствий для их работоспособности.

По результатам тестирования уровень защиты соответствует стандарту IEC801-5.



НАДЕЖНЫЙ УЛИЧНЫЙ КОРПУС

Корпус извещателей выполнен из прочных материалов и имеет конструкцию, защищенную от образования наледи, а также защищен от проникновения внутрь влаги, пыли и мелких насекомых.



Уровень защиты: IP-65

Диапазон рабочих температур:
от – 35°С до + 55°С (стандартно),
от – 60°С до + 55°С (с дополнительным нагревателем HU-3)

======================================================================================================================================



УЛУЧШЕННАЯ СИСТЕМА НАСТРОЙКИ ИЗВЕЩАТЕЛЕЙ





ВИДОИСКАТЕЛЬ С 2-КРАТНЫМ ОПТИЧЕСКИМ УВЕЛИЧЕНИЕМ И ЯРКИЙ ЦВЕТ ВНУТРЕННЕЙ ЧАСТИ КОРПУСА

Извещатели оснащены видоискателем нового поколения с двухкратным оптическим увеличением и имеют яркий цвет внутренней части корпуса, легко распознаваемый даже при установке пары приемник-передатчик на значительном расстоянии друг от друга, что значительно облегчает их визуальную настройку и снижает риск ошибок во время эксплуатации системы.

УДОБНАЯ НАСТРОЙКА УГЛА И ФИКСАТОРЫ ПОЛОЖЕНИЯ ЛИНЗ

Для регулировки направления лучей извещателя не требуется отвертка, новая система позиционирования снабжена удобным диском, который позволяет производить аккуратную настройку при помощи пальцев. Специальные фиксаторы позволяют закрепить линзы во избежание случайного смещения в процессе монтажных работ и во время эксплуатации.



СВЕТОДИОДНАЯ И ЗВУКОВАЯ ИНДИКАЦИЯ ТОЧНОСТИ НАСТРОЙКИ (SL-QDP, SL-QDM)

Для визуального отображения уровня сигнала (точности юстировки) в извещателях имеется 5 светодиодов, каждый из которых имеет три градации яркости, тем самым обеспечивается индикация 15 уровней мощности сигнала. Помимо СИД индикации точность юстировки может быть дополнительно проконтролирована по звуковым сигналам извещателя.



АВТОМАТИЧЕСКАЯ НАСТРОЙКА ПРИ ПОМОЩИ ПРИБОРА BAU-4

Для более точной настройки на стороне приемника может быть использован опциональный прибор BAU-4, который позволяет автоматически настроить угол для получения сигнала максимально высокого уровня.



======================================================================================================================================

МОДЕЛЬНЫЙ РЯД

Модель метод детекции дальность действия
выбор несущей частоты лучей
активная система обратной связи для беспроводных систем
для IP-систем
SL-200QN
активный ИК, 4 луча 60 м
SL-350QN активный ИК, 4 луча 100 м

SL-650QN активный ИК, 4 луча 200 м
SL-200QDP активный ИК, 4 луча 60 м 4 канала
SL-350QDP активный ИК, 4 луча 100 м 4 канала
SL-650QDP активный ИК, 4 луча 200 м 4 канала
SL-200QDM активный ИК, 4 луча 60 м 4 канала +
SL-350QDM активный ИК, 4 луча 100 м 4 канала +
SL-650QDM активный ИК, 4 луча 200 м 4 канала +
SL-350QNR активный ИК, 4 луча 100 м +
SL-350QFR активный ИК, 4 луча 100 м 4 канала +



======================================================================================================================================


SL-200/350/650 QN

Активные ИК-извещатели для средних и дальних дистанций

  • SL-200QN: дальность 60 м
  • SL-3500QN: дальность 100 м
  • SL-650QN: дальность 200 м

SL-200/350/650 QDP

Активные ИК-извещатели с выбором частоты лучей

  • SL-200QDP: дальность 60 м
  • SL-3500QDP: дальность 100 м
  • SL-650QDP: дальность 200 м

SL-200/350/650 QDM

Активные ИК-извещатели с системой обратной связи

  • SL-200QDM: дальность 60 м
  • SL-3500QDM: дальность 100 м
  • SL-650QDM: дальность 200 м

SL-350QNR/ 350QFR

Активные ИК-извещатели для беспроводных систем

  • SL-350QNR: дальность 100 м
  • SL-350QFR: дальность 100 м, выбор частоты лучей
