Серия SL-QDM — SL-200QDM, SL-350QDM, SL-650QDM — активные 4-лучевые уличные ИК-извещатели для средних и дальних дистанций, дальность 60 м, 100 м и 200 м, оптическая система обратной связи, выбор рабочей частоты лучей, настройка времени прерывания лучей

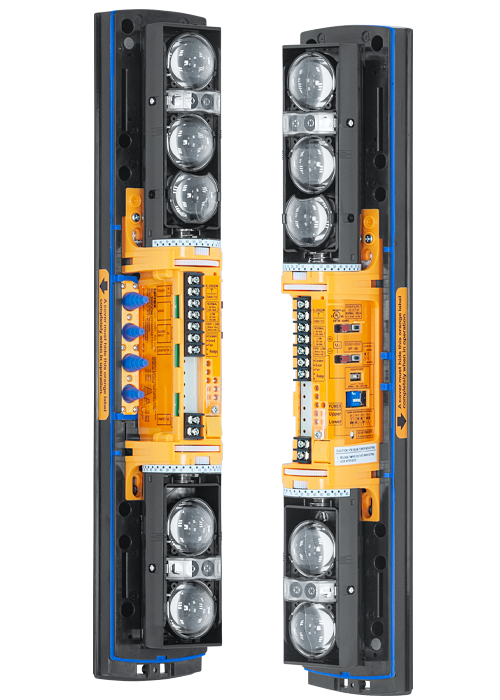

  • Передатчик

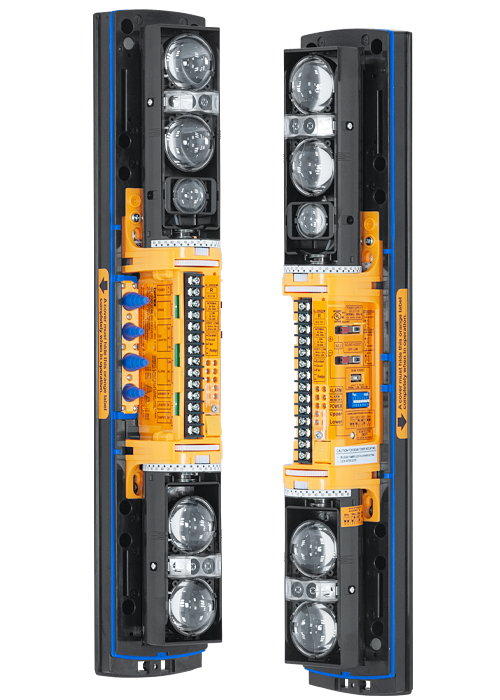

  • Приемник

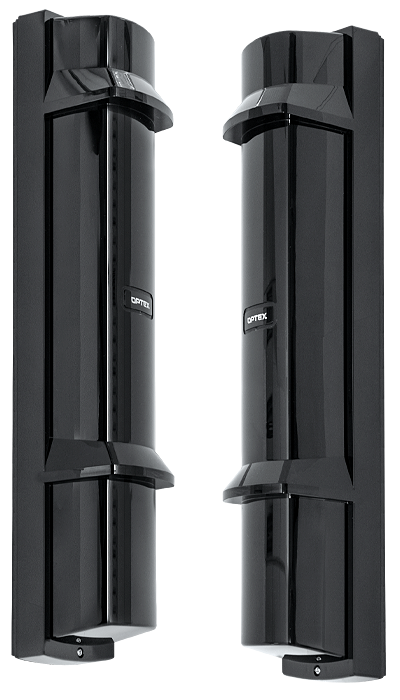

SL-QDM

Активные 4-лучевые уличные ИК-извещатели с дополнительной системой обратной связи

Особенностью серии SL-QDM является наличие оптического канала, по которому осуществляется обратная связь между приемником и передатчиком для повышения точности настройки и автоматической коррекции сигнала во время работы.

  • SL-200QDM — дальность 60 м
  • SL-350QDM — дальность 100 м
  • SL-650QDM — дальность 200 м

Уникальные технологии OPTEX и высочайшая точность в самых сложных условиях эксплуатации

Активная оптико-электронная система обратной связи обеспечивает абсолютный контроль точности юстировки пары передатчик-приемник, а также позволяет автоматически корректировать сигнал передатчика при различных изменениях в окружающей среде.

4-лучевая оптическая система
Система обратной связи
Работа при потере 99% энергии лучей
Выбор рабочей частоты
Выбор времени прерывания лучей
Улучшенная система настройки
Защита от высоковольтных разрядов
Надежный всепогодный корпус
Метод детекции активный ИК, тревога при одновременном пересечении двух пар ИК-лучей
Дальность действия SL-200QDM — 60 м
SL-350QDM — 100 м
SL-650QDM — 200 м
Выбор рабочей частоты 4 канала
Время прерывания лучей 50 / 100 / 250 / 500 мсек.
Настройка угла лучей ±90° по горизонтали, ±10° по вертикали
Время тревоги 2 сек.
Тревожный выход Н.З./ Н.О., 30 В пост. тока, 0,2 А (макс.)
Выход тампера вскрытие корпуса, Н.З., 30 В пост. тока, 0,1 А (макс.)
Дополнительный выход снижение мощности луча из-за погодных условий, 30 В пост. тока, 0,2 А (макс.)
Питание 10,5 — 30 В пост. тока
Потребление SL-200QDM: макс. 40 мА, передатчик — 24 мА, приемник — 16 мА
SL-350QDM: макс. 40 мА, передатчик — 24 мА, приемник — 16 мА
SL-650QDM: макс. 43 мА, передатчик — 23 мА, приемник — 20 мА
Условия эксплуатации рабочая температура без нагревателя от −35 до +60 °С,
рабочая температура с нагревателем HU-3 (опция) от −60 до +60 °С,
степень защиты от пыли и влаги IP65
Защита от разрядов 15 кВ
Вес 2400 г (приемник и передатчик)
Нагревательный элемент HU-3 (опция) опция для расширения диапазона рабочих температур извещателя (от −60 до +60 °С),
питание нагревателя — 24 В пост./ перем. тока, потребление нагревателя — 420 мА (суммарно приемник и передатчик)

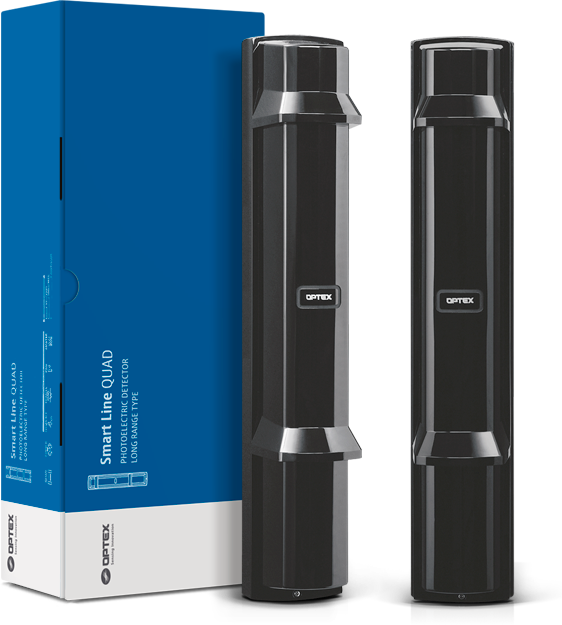

Комплект поставки

  1. Передающий и приемный модули извещателя
  2. Самонарезающие винты 20 мм для монтажа на стену (4 шт.)
  3. Металлические кронштейны для монтажа на столб (4 шт.)
  4. Пластиковые хомуты (4 шт.)
  5. Пластины для блокировки лучей при настройке (2 шт.)
  6. Инструкция по экплуатации

Аксессуары для SL-QDM



CBR-4

Монтажная коробка



BC-4

Задняя крышка



PSC-4

Боковая крышка



ABC-4

Верхняя крышка



AX-4

Кронштейн на стену



HU-3

Нагреватель



BAU-4

Прибор для настройки

Другие модели серии Smart Line

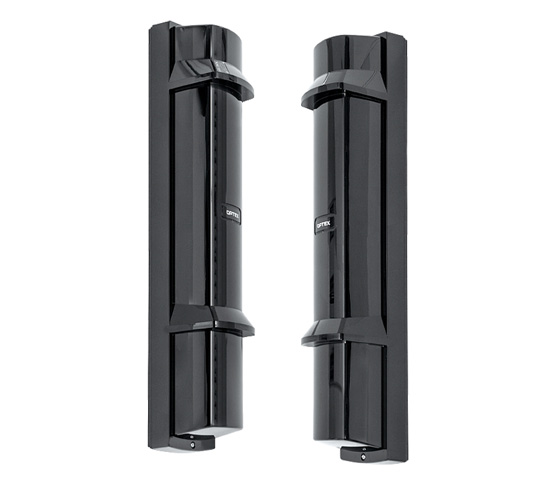

SL-QN

стандартные модели, дальность 60, 100, 200 м



SL-QDP

выбор рабочей частоты лучей, дальность 60, 100, 200 м

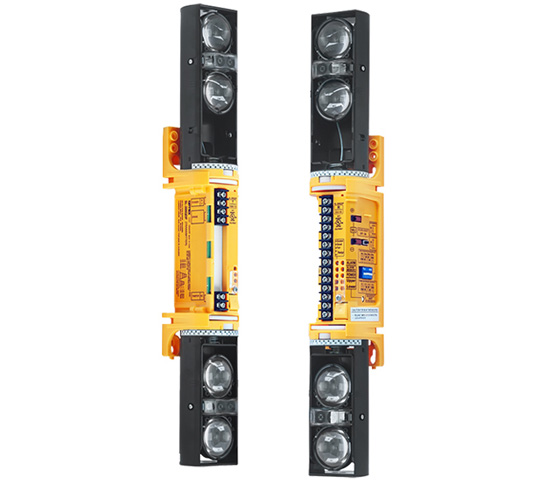

SL-QDP-BT
